QR
SYSTEM クイックロック防水システム

今までの金属下地防水工法

○断熱材が踏み割れる

○断熱材を固定するのにビスだらけ

○鉄板を切ったり貼ったりが手間

○デッキが薄くてビスが抜ける

○部材が多くて、手間も時間もかかる

○仕上がりも美しくない

クイックロック防水システム

製品を規格化して工具なしで施工
早くて簡単で省力化でき最適な工法

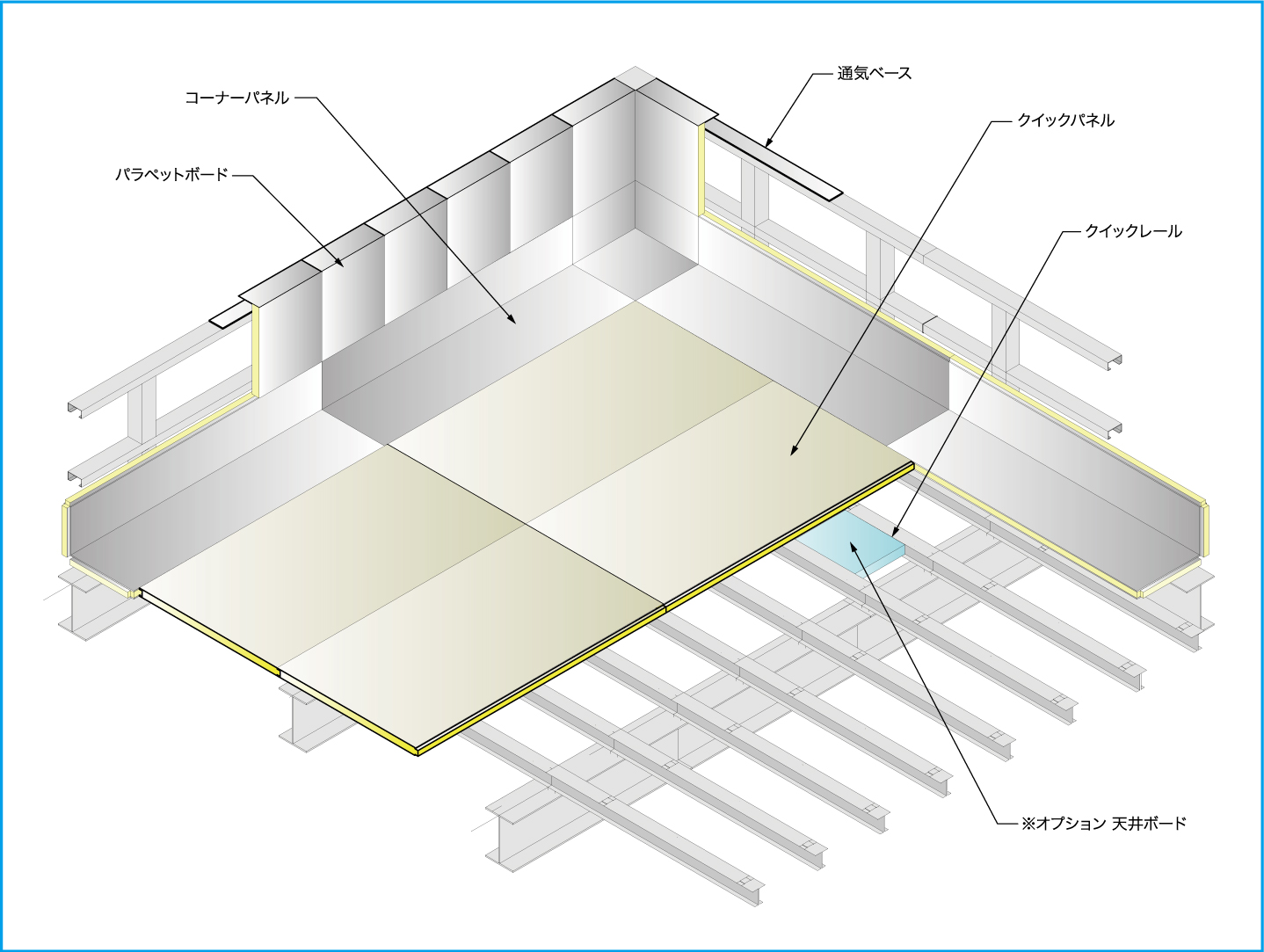

主材料

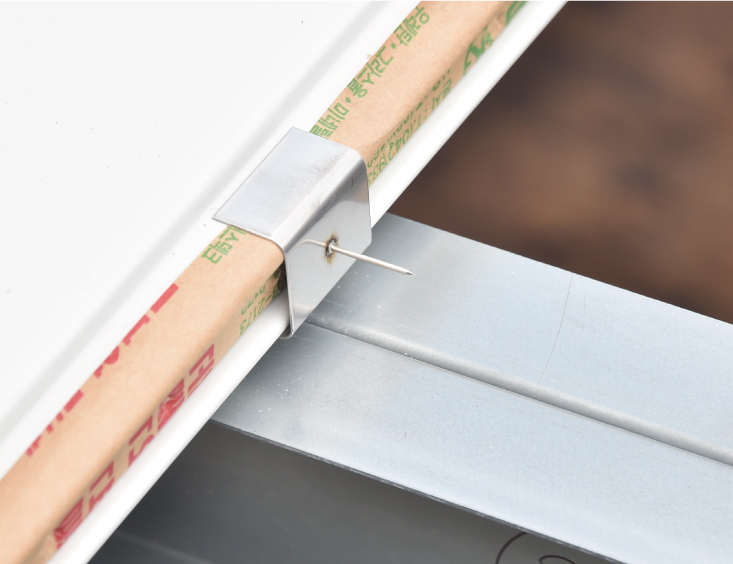

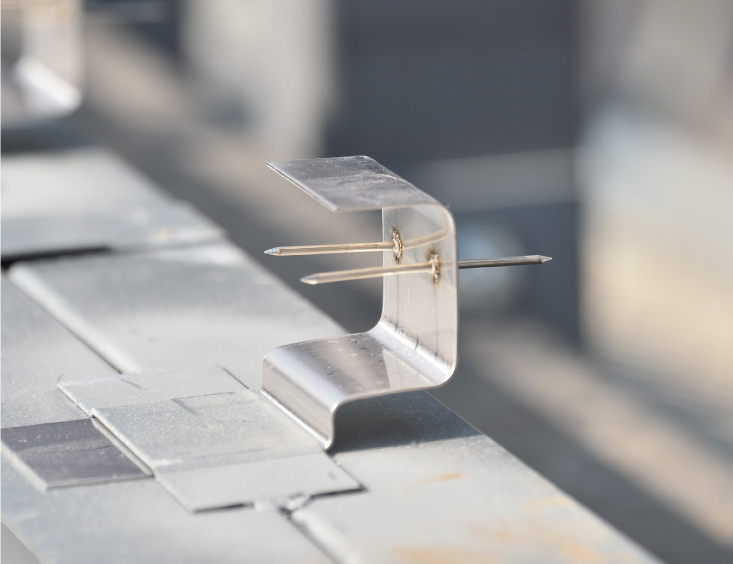

①クイックパネル　②クイックレール　③クイッククリップ　④コーナーパネル

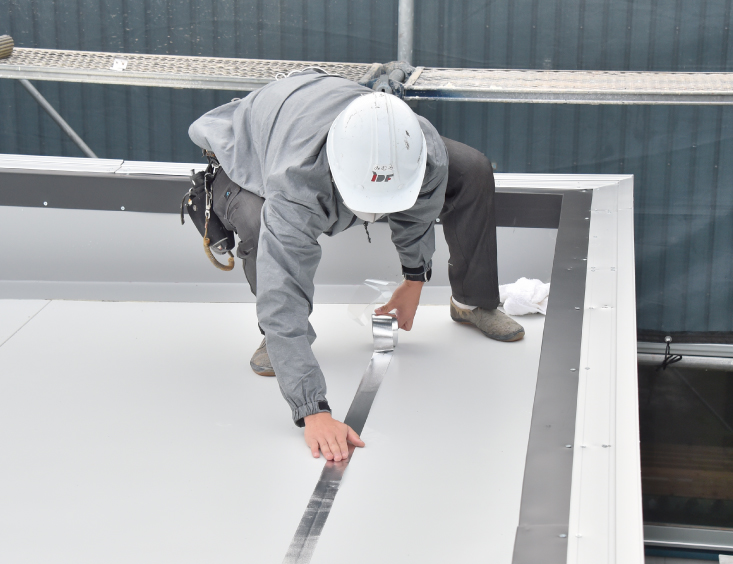

⑤パラペットボード　⑥アルミテープ　⑦クイックアングル（笠木）

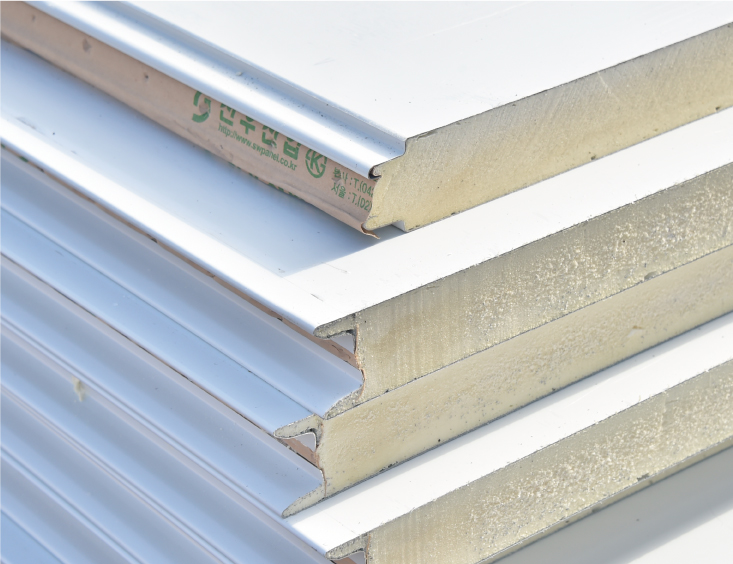

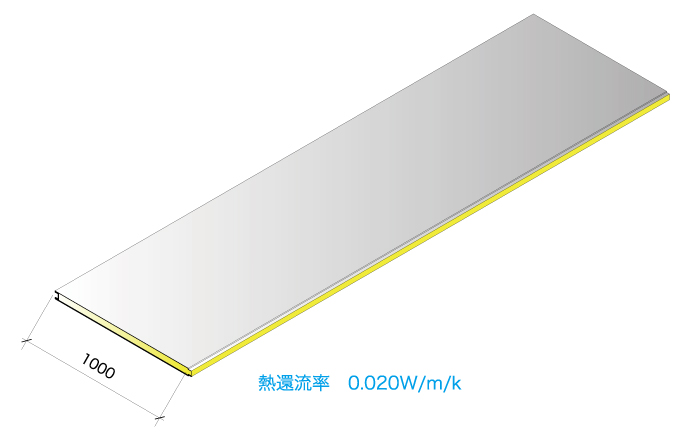

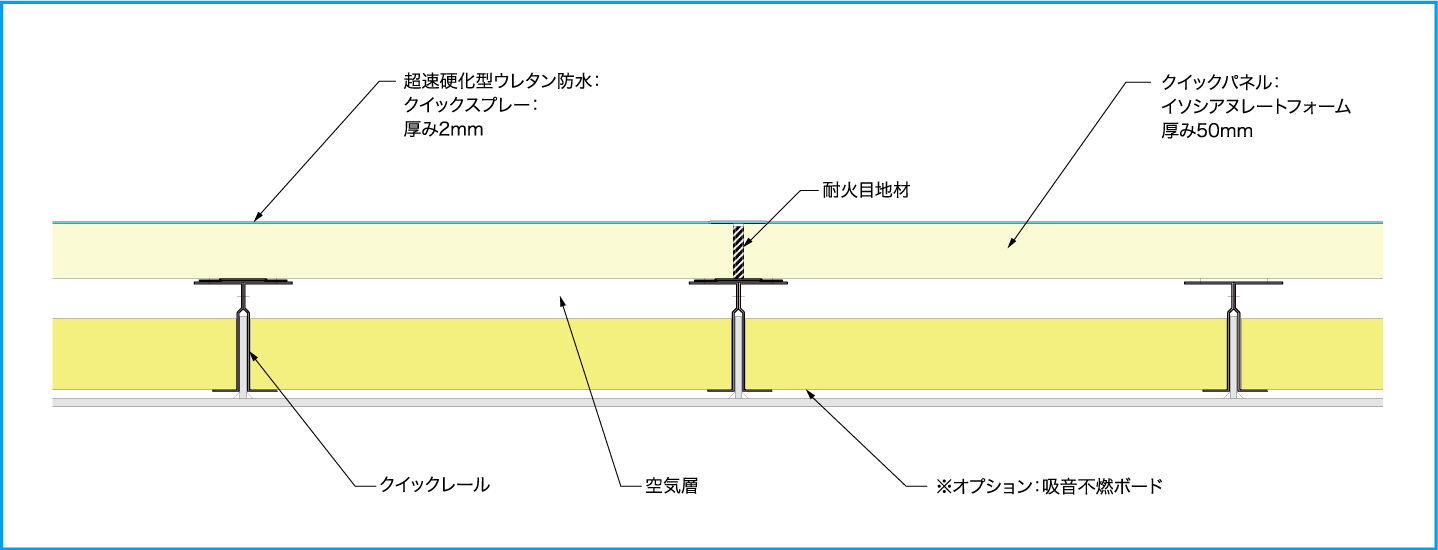

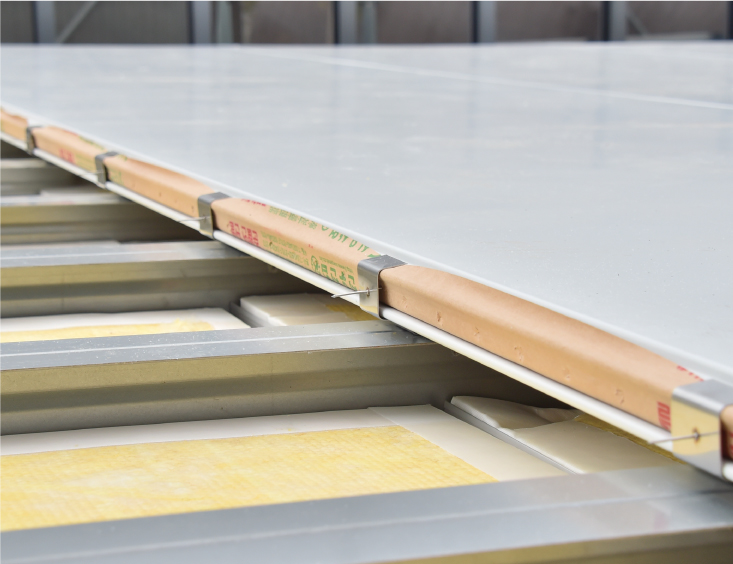

クイックパネル詳細

今までの屋根断熱サンドイッチパネルの固定方法は
ビスを垂木に貫通固定を行い、
耐火30分の認定を取得しております。

クイックパネルは垂木にビスを
貫通させて固定しない唯一の
工法になっており、
耐火30分の認定も取得しています。

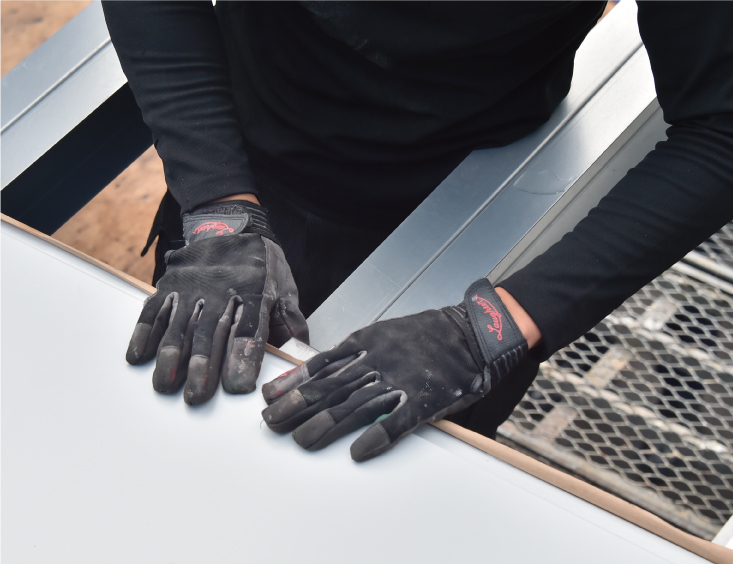

又、特別な道具や工具を使用しないで施工可能なので
スピーディーに敷き並べることが出来ます。

最大150mmまでの厚みの製品を製造可能で
断熱サンドイッチパネルでは日本最大の厚みになります。

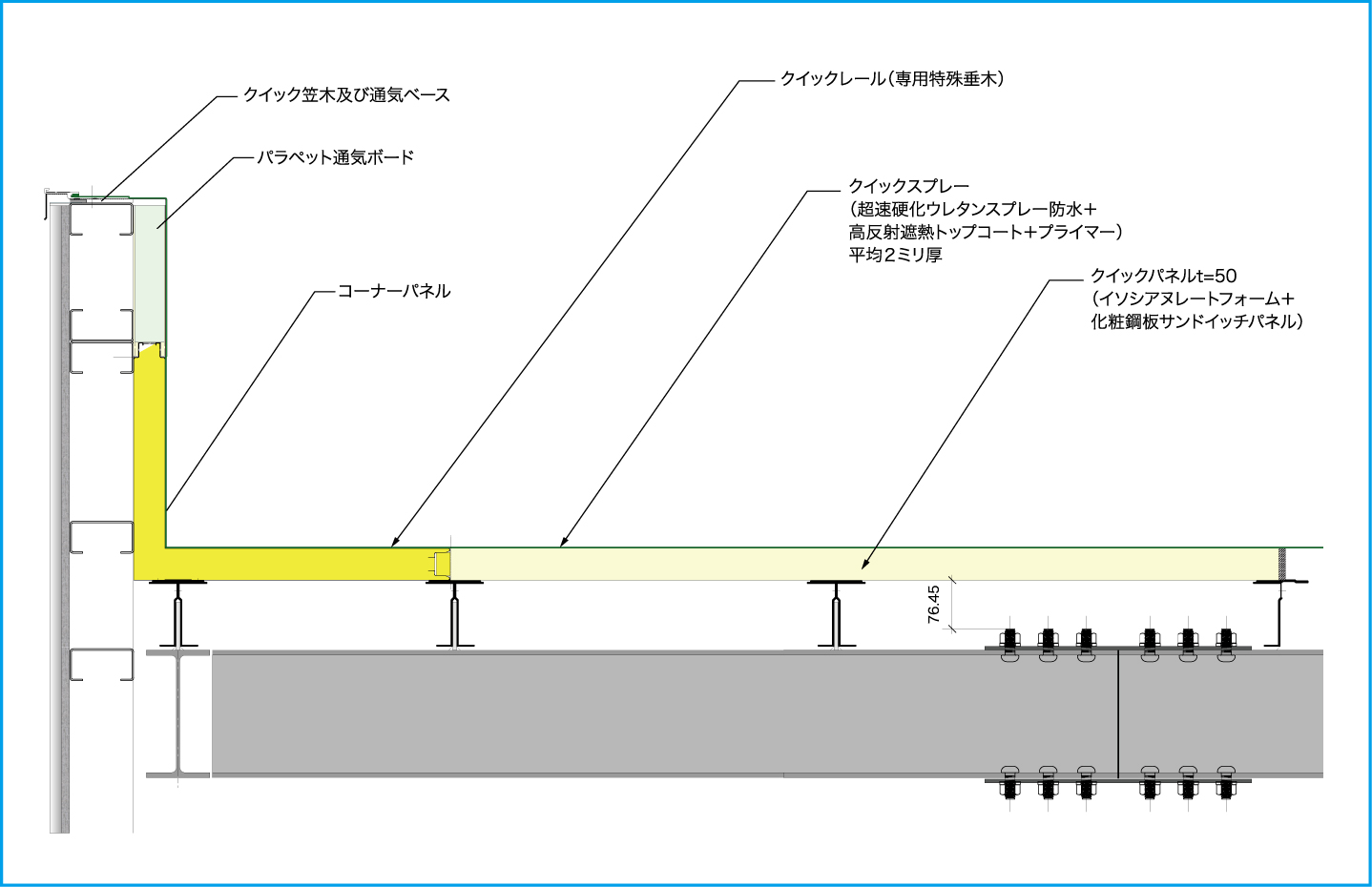

QRシステムの特徴
  1. ①ビスを使用しないノンビス工法
  2. ②出入隅コーナーは規格化してコーナーパネルを採用しています。
  3. ③これにより笠木天端まで断熱層が繋がります。
  4. ④パラペット通気ボードにより通気させることにより結露防止及び脱気します。

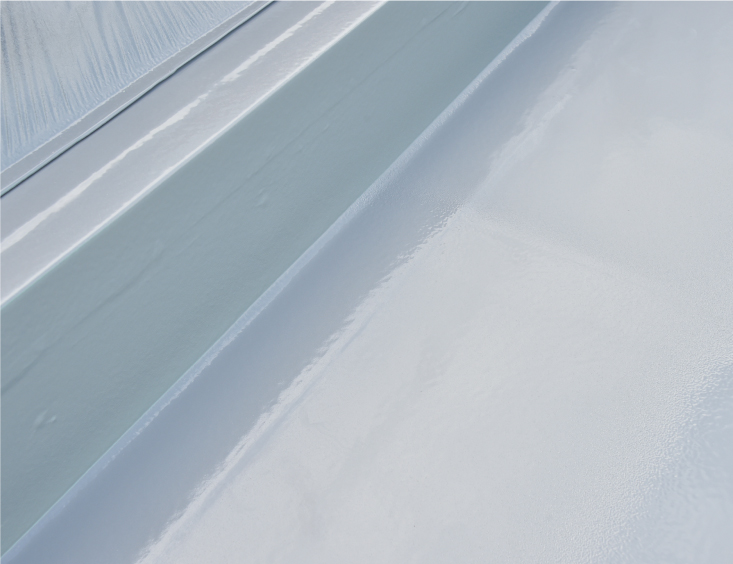

  5. ⑤クイックアングルにより笠木天端まで防水層を巻き込み出来、
    施工後に雪庇留めをオプション工事で取付可能です。
    6. 　

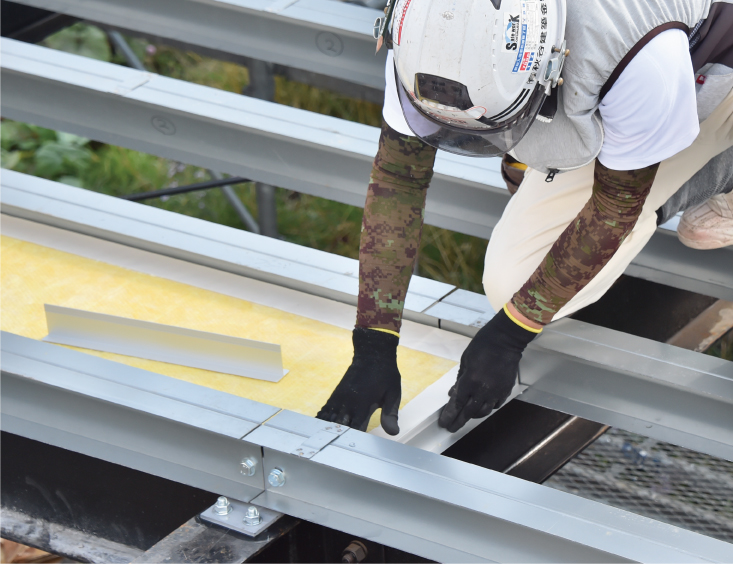

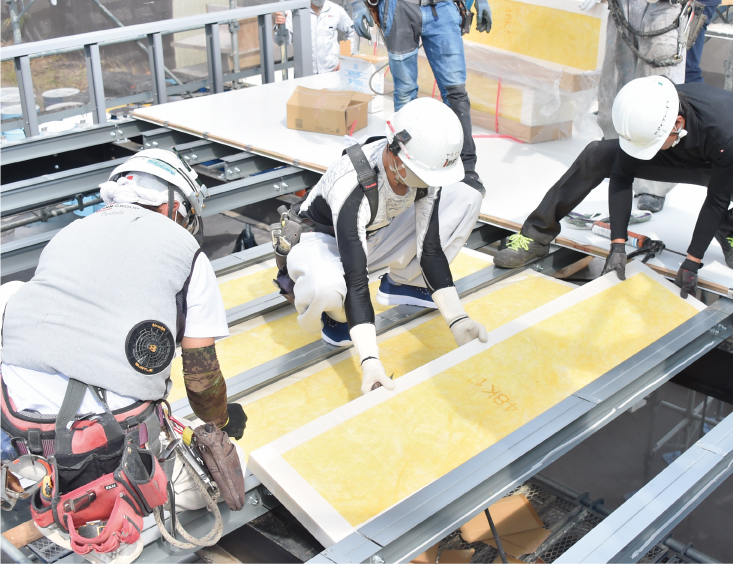

レール工法の特徴

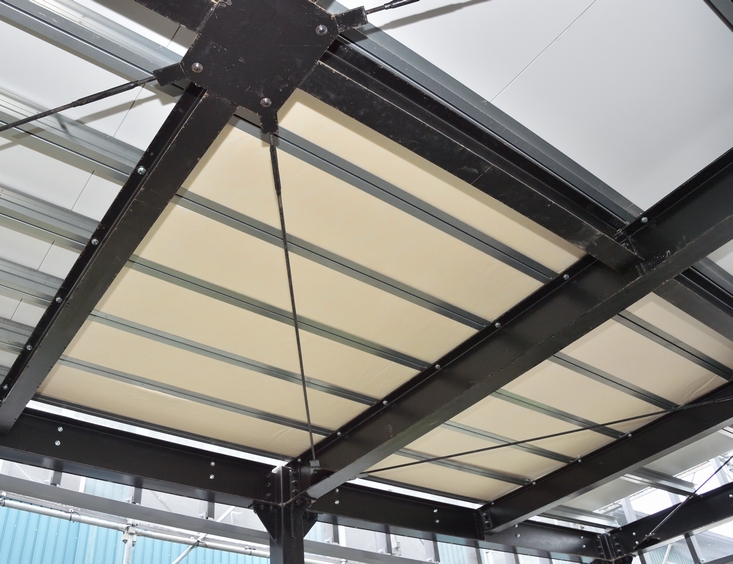

  1. ①オプションで準構造天井として吸音＋不燃断熱ボードを付加することにより
    最大断熱層が150+80=230mmまで可能。
  2. ②安全に材料を搬送できる【クイックムーバー】を使うことにより
    小人数で施工可能（リースで貸出します）

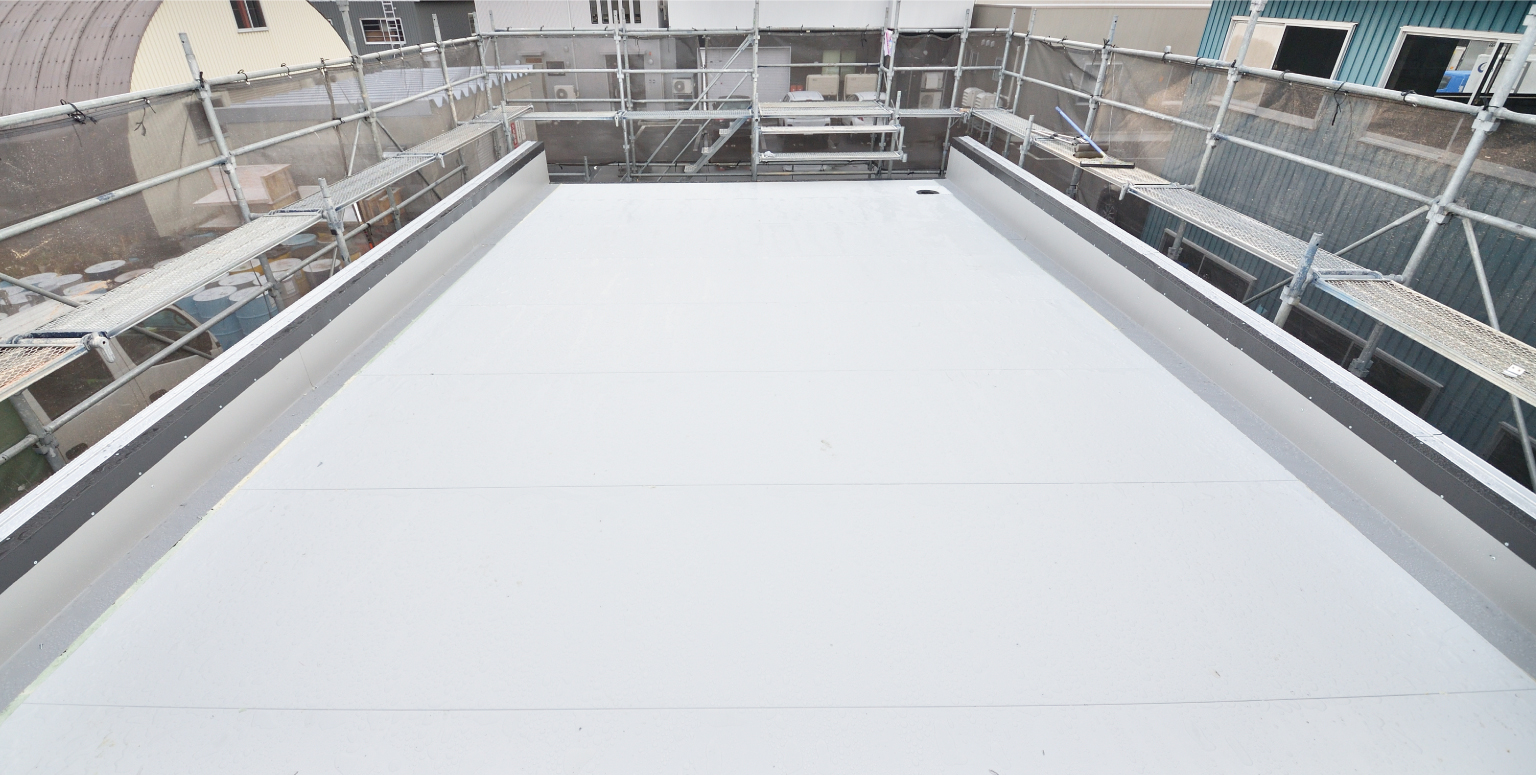

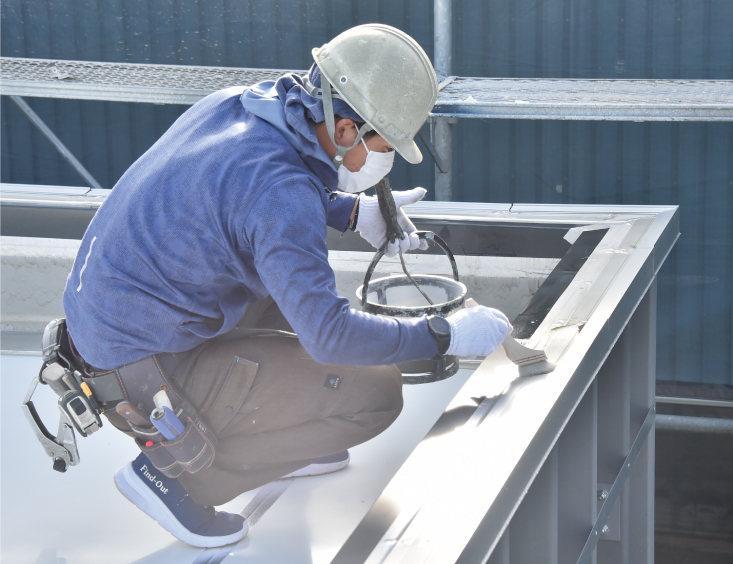

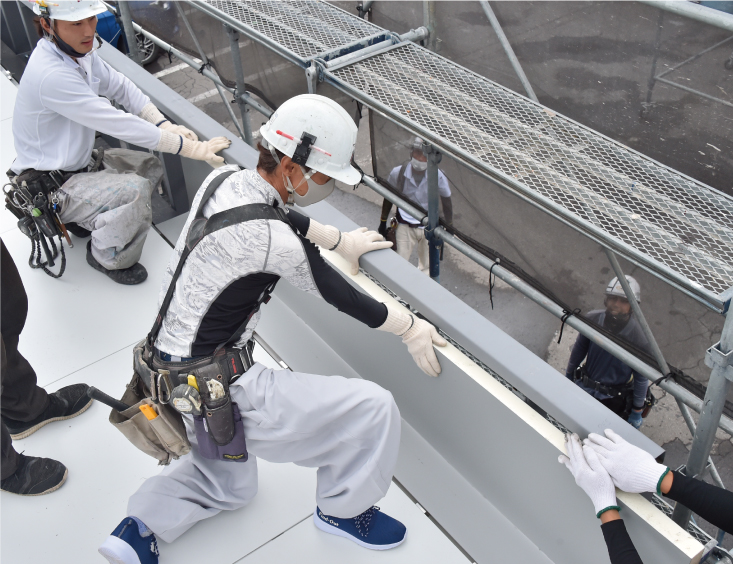

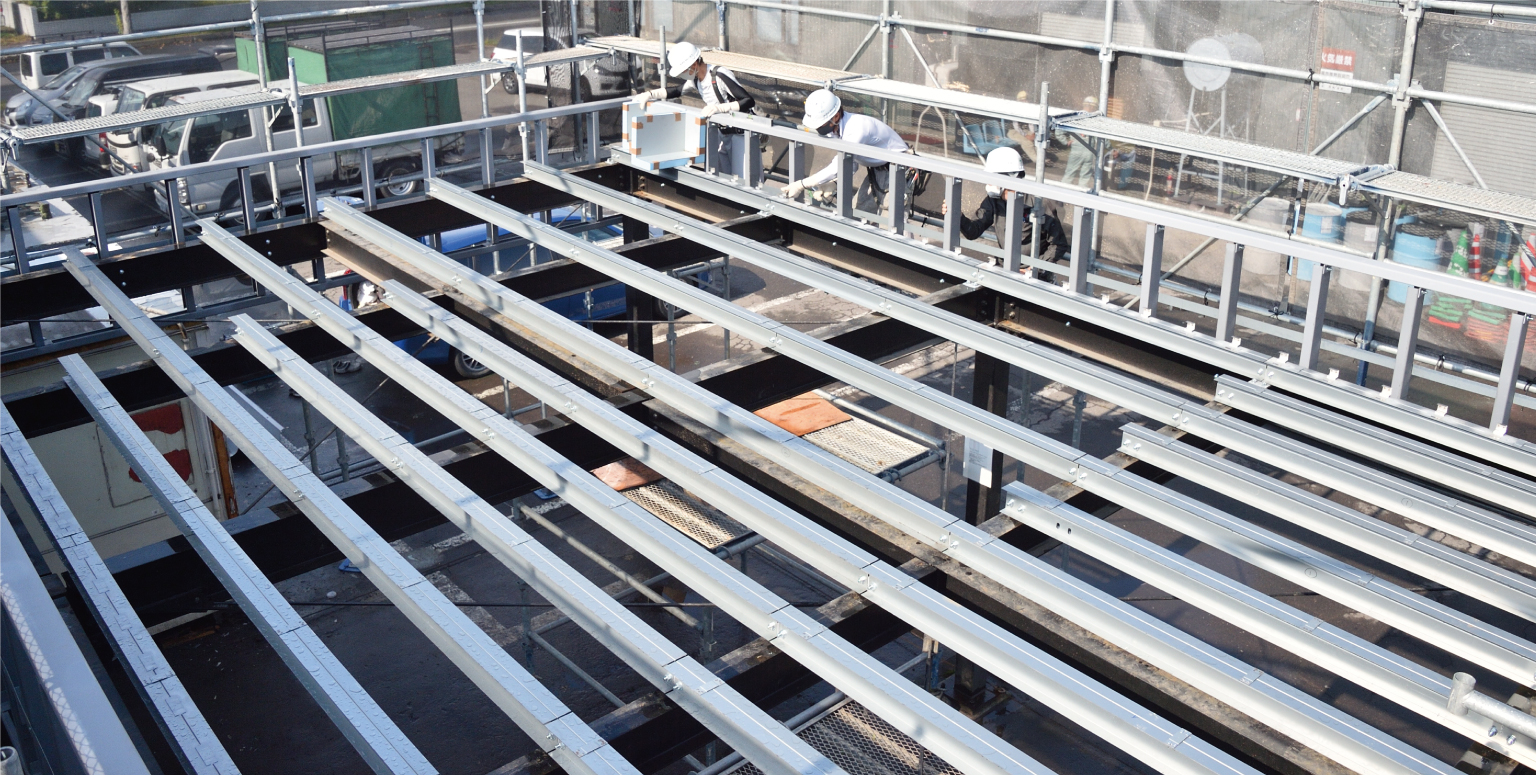

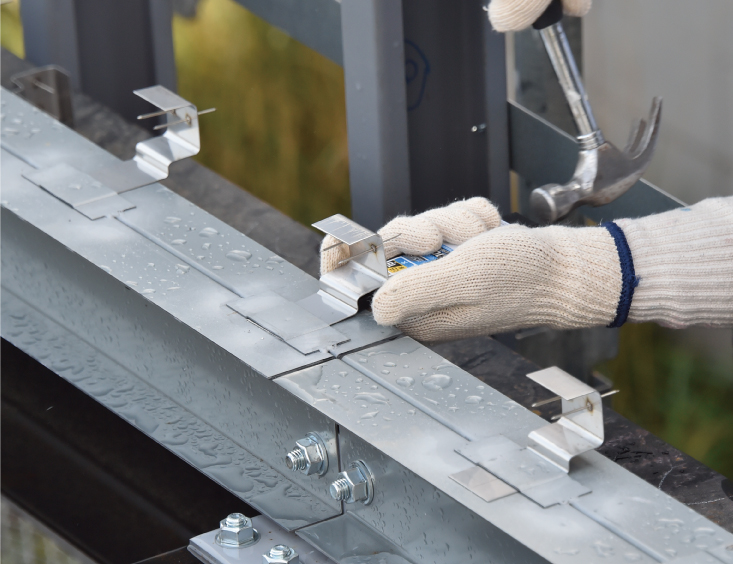

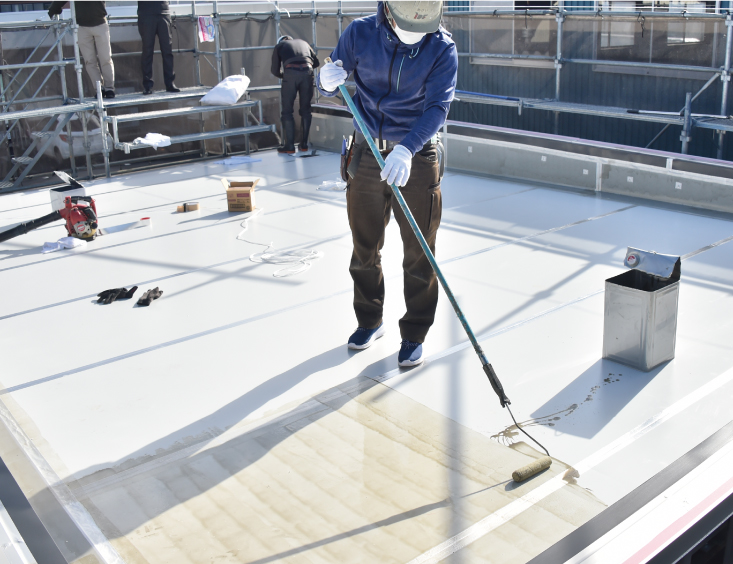

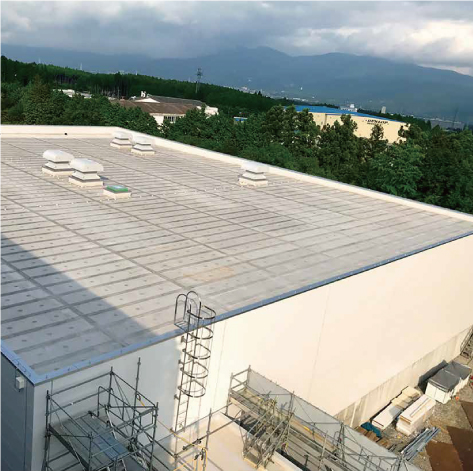

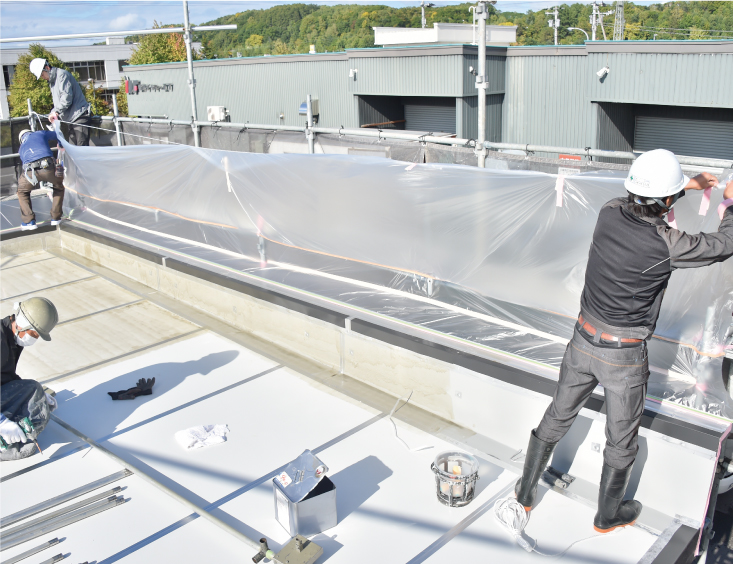

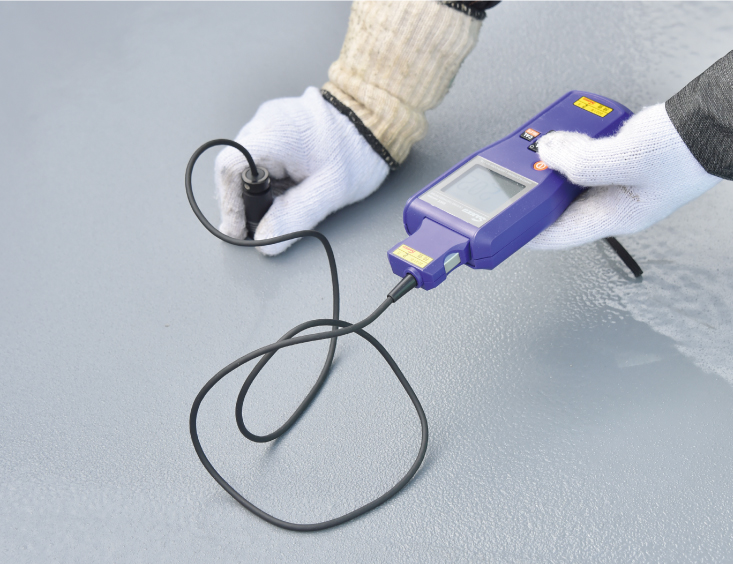

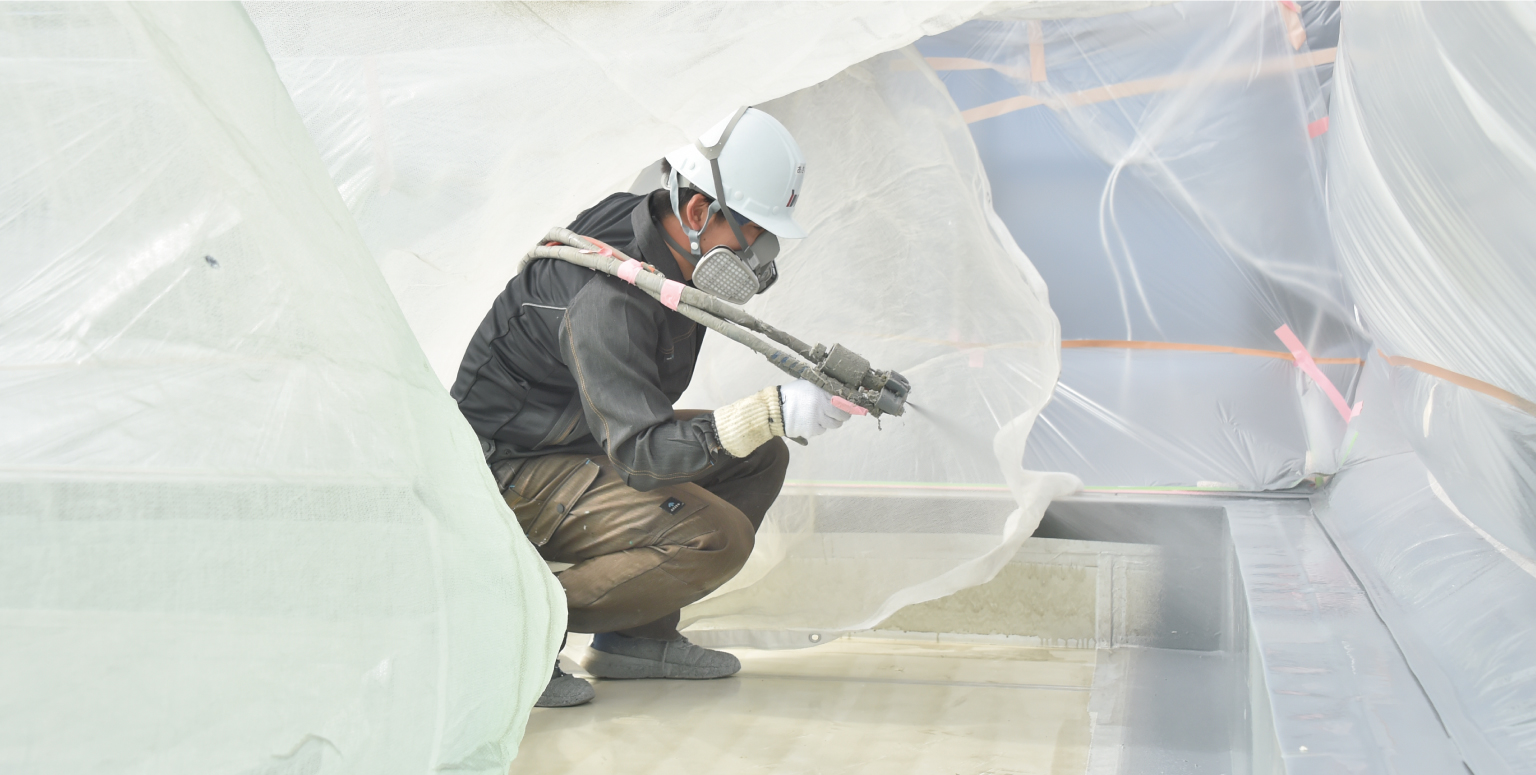

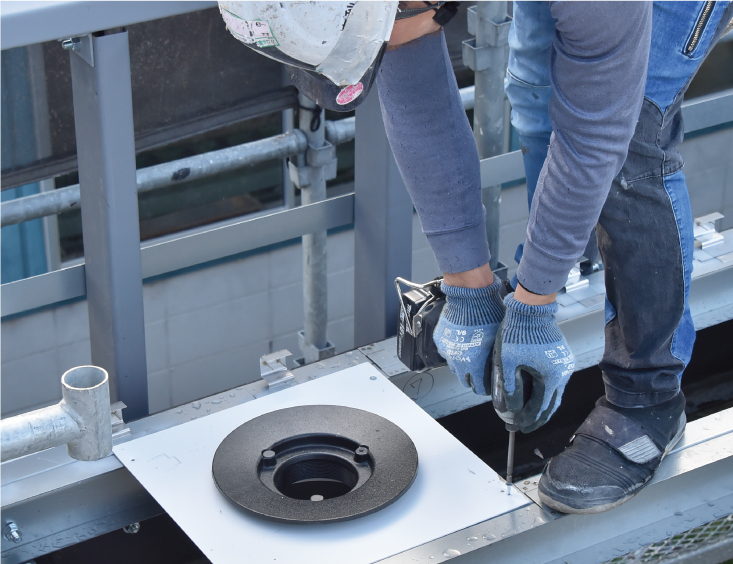

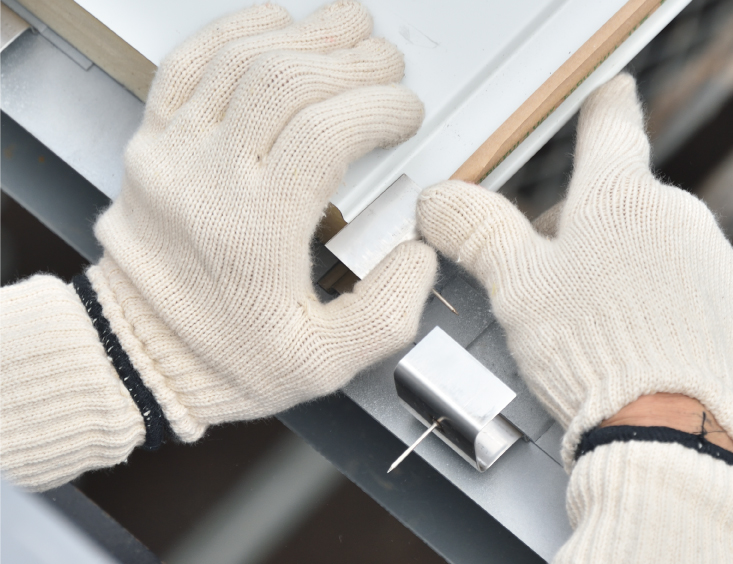

施工事例
